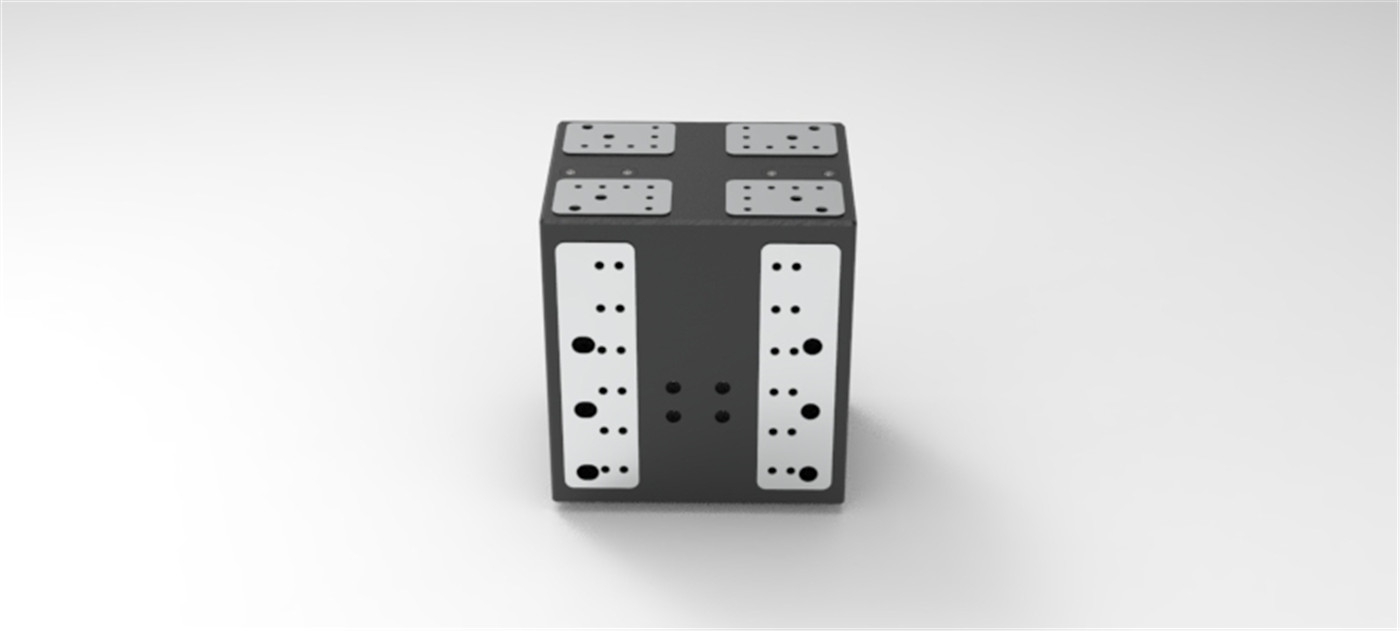

E-SST160-Z50 Z ašies žingsninio variklio kėlimo stalas

Trumpas aprašymas:

● Vertikalaus judėjimo diapazonas 25 arba 30 mm

● min žingsnis iki 100 nm

● keliamoji galia iki 6 kg

● Tiesioginio matavimo linijinio kodavimo parinktis

● Žingsninio variklio pavara

● skersiniai rutuliniai bėgiai

Siųskite mums el

Produkto detalė

SPECIFIKACIJA

DUK

Produkto etiketės

● Žemo profilio, didelio tikslumo vertikalios vertimo scenos platforma

● E-SST160-Z50 vertikalios balso variklio scenos platforma užtikrina didelio tikslumo Z ašies judesį su mažesne nei mikronų skiriamąja geba, sveriantiems iki 6 kg.Skirtingai nuo vertikaliai sumontuotų linijinių pakopų, didelio standumo platformos koncepcija leidžia pasiekti daug žemesnį profilį su 360 laipsnių prieiga prie naudingosios apkrovos, tuo pačiu išvengiant momentinių apkrovų, kurios gali turėti įtakos guolio veikimui ir (arba) judėjimo tiesumui.

● Aukšta scena su puikiu tiesumu ir tolygumu

● Vertikalios scenos platformos konstrukcija užtikrina puikų tiesumą ir plokštumą, geresnes nuolydžio ir posūkio charakteristikas, palyginti su vertikaliai sumontuotomis linijinės padėties nustatymo pakopomis, kur konsolinė apkrova gali sukelti atraminių linijinių guolių deformaciją.

● Didelės skiriamosios gebos linijinis judesys su balso servo varikliais E-SST160-Z50 viduje yra varomas žingsninio variklio, turi kryžminius rutulinius kreipiamuosius bėgius ir naudoja didelės skiriamosios gebos groteles, kad uždarytų kilpą, ir yra aprūpintas didelio našumo tvarkykle. užtikrinti minimalų padėties nustatymo etapo poslinkį ir pakartojamumą.pasiekti puikų našumą.

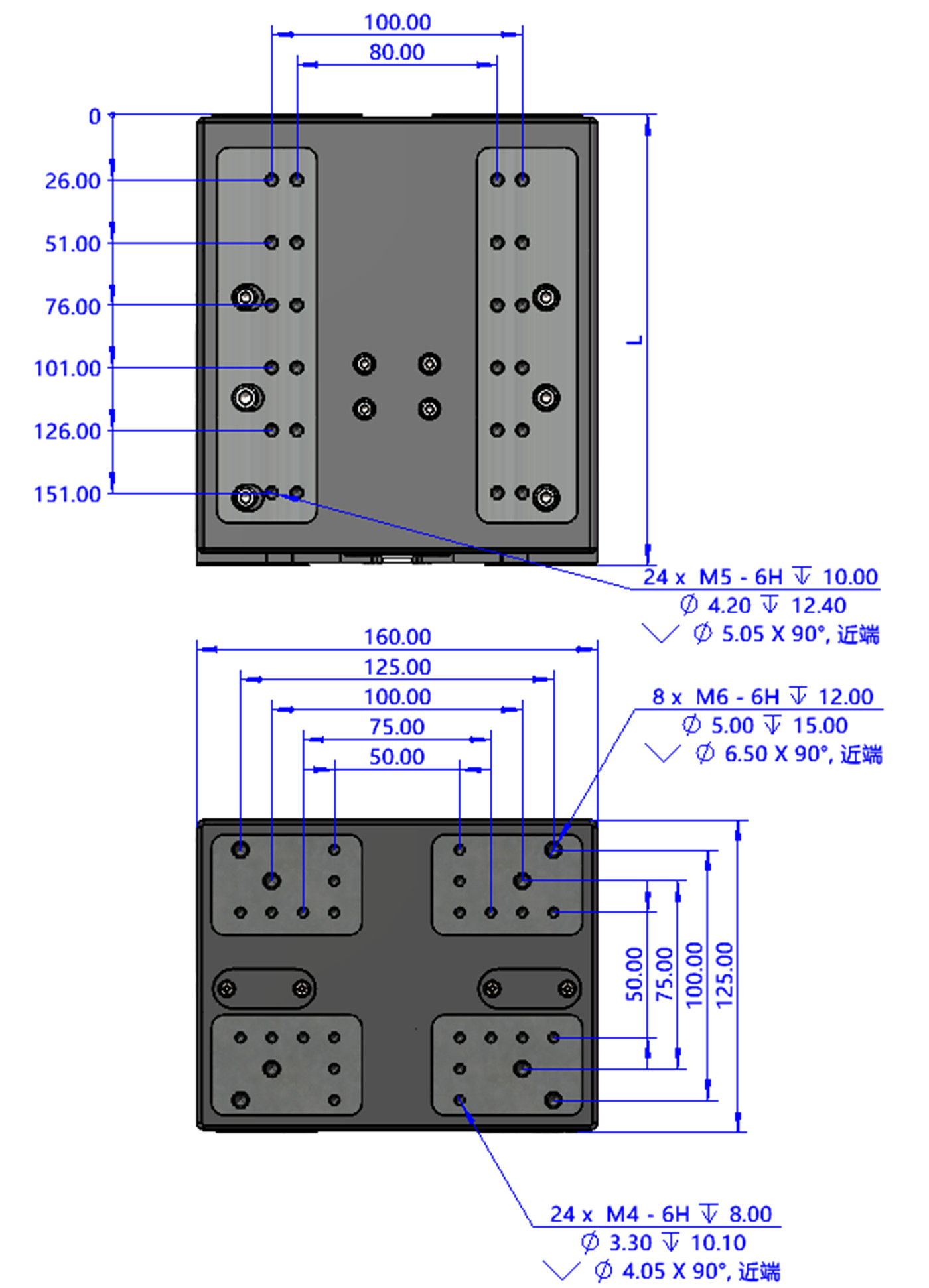

E-SST160-Z50 Z ašies žingsninio variklio kėlimo stalas2 (2)

● Kompiuterių valdymas, programinė įranga, programavimas

● E-ABVT-Z serijos Z pakopoms valdyti galima rinktis iš vienos ašies ir kelių ašių didelio našumo judesio valdiklių.„Precision Stage“ suteikia tvarkykles ir programinę įrangą, skirtą paleisti ir lengvai valdyti, taip pat programų pavyzdžius populiariomis programavimo kalbomis.Daugiau informacijos apie valdymo elektronikos suderinimą žr. techninių specifikacijų lentelėje pateiktas judesio ir padėties valdiklio rekomendacijas.

● Kelių ašių pakopų deriniai

● E-SST160-Z50 vertikalios padėties nustatymo pakopos gali būti derinamos su motorizuotomis ilgos eigos linijinėmis pakopomis ir integruotais motorizuotais XY stalais, kad būtų sudarytos kelių ašių tikslaus judesio sistemos.

● Kitos aukščio pakopos parinktys – ilgesnė kelionė / didesnė raiška

● Labai tikslus padėties matavimas naudojant prieauginį tiesinį kodavimo įrenginį

● Bekontakčiai optiniai koduotuvai didžiausiu tikslumu matuoja padėtį tiesiai prie judančios platformos.

● Netiesiškumas, mechaninis laisvumas ar elastinė deformacija neturi įtakos matavimui.

● E-ABVT-Z vertikalaus kėlimo etapų taikymo sritys

● Remiantis žemo profilio dizainu ir didelio našumo judėjimo galimybėmis, UPL vertikalių pakėlimo scenų šeima yra puikus pasirinkimas toms programoms, kurioms reikalingas labai tiesus ir sklandus vertikalus judėjimas su didele skiriamąja geba ir pakartojamumu, pvz., optinis patikrinimas, paviršiaus metrologija, puslaidininkinė plokštelė. labai tikslių mechaninių, elektrinių ir optinių komponentų tikrinimas, didelio tikslumo prietaisų derinimas ir kokybės kontrolės procesai.

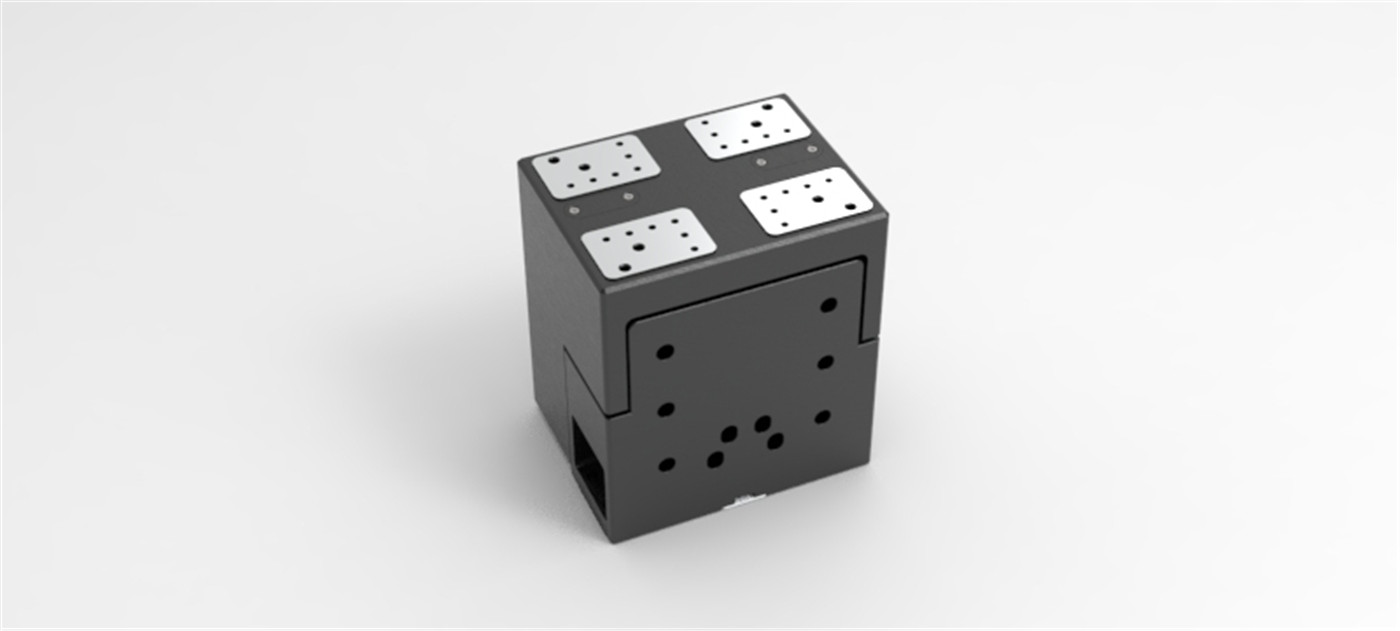

E-SST160-Z50 Z ašies žingsninio variklio kėlimo stalas2 (1)

Ankstesnis: E-LMT145-Z (didelio tikslumo nanomotorizuota scena) vertikali Z ašies linijinė variklio pakopa

Kitas: E-SCAN serijos gaminiai SCAN -1 Nano Scanning Stage

Specifikacija	SST160-Z25	-Z50
Variklio tipas	Žingsninis variklis
Rezoliucija	0,039 um (dviejų fazių žingsninis variklis 256 padalinys)
mažiausias žingsnio dydis [nm]	0,1 um (su nanopwm arba linijine tvarkykle)
Kelionės [mm]	25	50
Pakartojamumo tikslumas [um]	±1
Tikslumas [um]	±3
Plokštumas [um]	3	5
Tiesumas [um]	1	1.2
Maksimalus greitis [mm/s]	25 mm/s
Maksimali apkrova [kg]	6 kg

1) Kas yra „nanopozicionavimas“?

Ats.: Ne per tolimoje praeityje automatizavimo tikslus skambučio kreivės galas šnekamojoje kalboje dažnai buvo vadinamas „mikropozicionavimo“ rinkos segmentu.Terminas „mikropozicija“ kilęs iš to, kad didelio tikslumo padėties nustatymo sistemos paprastai veikė mikronų lygiu.Gamintojai šioje srityje nurodė pagrindinius sistemos požymius, tokius kaip dvikryptis pakartojamumas, tikslumas ir stabilumas mikronų vienetais.Tokios sistemos pakankamai patenkino pramonės poreikius nuo gyvosios gamtos mokslų ir diagnostikos iki nekontaktinės metrologijos, puslaidininkių, duomenų saugojimo ir plokščio ekrano technologijų sektorių.

Greitai pasukame į mūsų šiandieną ir tokių sistemų nebepakanka.Besikeičiantys pramonės poreikiai mikroskopijos ir biotechnologijų srityje reikalauja, kad tikslaus padėties nustatymo įrangos gamintojai našumo lygiai kinta.Kadangi dominančios savybės įvairiose rinkose mažėja, galimybė nustatyti poziciją nanometrų lygmeniu tampa būtina rinkai.

2) Ar jūsų produktas siunčiamas į užsienį?

A: Taip, mes siunčiame savo produktus tarptautiniu mastu ir turime platintojus tam skirtose vietose.

3) Kokius mokėjimo būdus jūsų įmonė priima?
A: T/T, Western Union, Paypal ir L/C.

4) Koks yra pristatymo laikas?
A: Pavyzdys: 2-7 darbo dienos.masinis užsakymas 7-25 darbo dienos.
Individualizuotoms prekėms pristatymo laikas yra derinamas.
Mes pasistengsime, kad atitiktume jūsų pristatymo laiką.
